百級潔凈棚FFU群控系統，百級潔凈棚電路安裝.

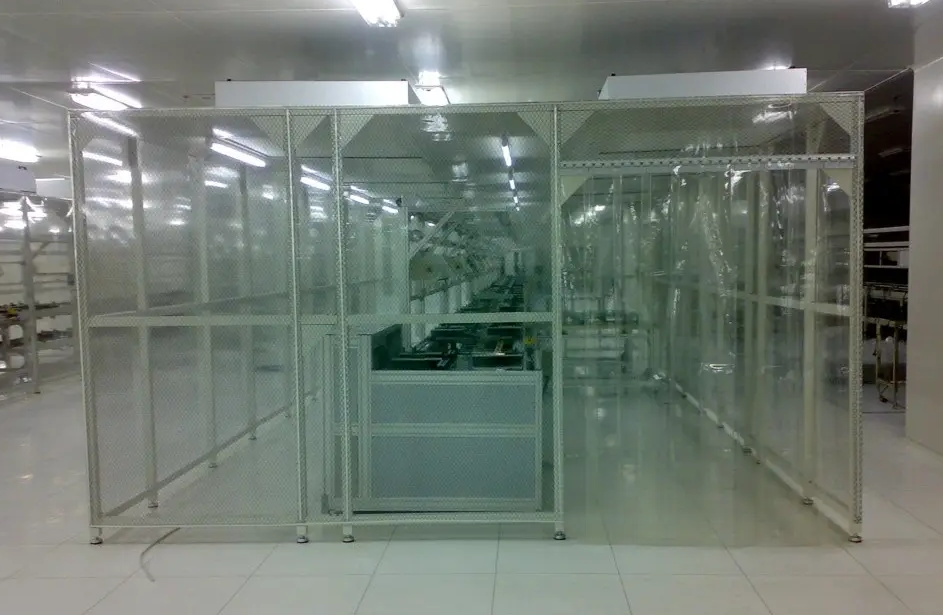

潔凈棚是指空氣潔凈度達到規定級別的可以供人活動或者工業生產需要的空間。潔凈棚的功能：控塵埃粒子的污染，來達到滿足精密產品的生產與科學實驗活動。潔凈室不是于”潔凈”，對溫度、溫度、照明、噪聲、靜電、微振都有相當要求標準，是集建筑裝飾（與大氣相對隔斷的密閉裝修）、凈化空調、純水、動力電、照明電、工藝管道等多種專業技術于一體的產物。

FFU群控系統——FFU集中監控系統介紹
我公司生產的FFU群控系統采用AC 5-推薦智能群控系統，采用主控（PC）-RS232/485轉換接口-主路由器-從路由器-EEU控制模塊4*結構，主控（ PC）最多可管理9臺主路由器，每臺主路由器可管理31臺從路由器，從路由器最多不超過255臺，每臺從路由器可控制31臺FFU控制模塊，系統最多可控制7905臺FFU粉絲。
1.主控（PC）及軟件
主控采用P(M)，通過控制軟件對整個FFU控制系統進行實時監控。
控制軟件的主要功能：
• 可以在Windows 98、Windows 98SE 上運行。 Windows MEV Windows 2000 Professional Window XP Professional Windows XP 坎濤系統設計，軟件系統界面采用向?qū)Чδ?，引導用戶按順序操作系統，使軟件系統的使用過程精簡、規范;系統界面具有親和力，增強了軟件系統的可操作性。
?分級權限：
(A)、用戶級：只能查詢FFU的狀態，切換FFU操作。
(B)、Administrator：可以設置FFU的各項功能。首先，F(xiàn)FU的開關狀態和布局管理。
•具有現場布置圖導入功能。通過布局圖，可以逐層進入各個局部區域，觀察各個區域FFU的布局和運行狀況。通過布局圖對一組FFU風機和單個FFU風機進行控制和監控，每組和每臺風機的運行狀態通過顏色和數據變化以圖形方式反映在PC界面上。
• FFU 可根據車間的班次安排和時間段進行設置 圖 4 站點布局守寡
• 系統的啟閉為自動分時運行，避免大量FFU風機同時啟動造成瞬時時間負擔太重
• 當有故障信號時，任何界面都會有故障顯示閃爍報警，點擊報警指示燈，會顯示FFU的組號和風扇號，進入布局圖播放§暈開FFU的現場準確位置
• 斷電時可自動保存當前工作狀態，恢復供電后可按原參數自動運行。
• 每個FFU風扇的信息都存儲在庫中，可以查詢、打印、存檔，這樣一旦主機損壞，可以快速恢復原來調整后的系統狀態。
2.路由器
路由器分為主路由器和從路由器，是控制信息傳輸?shù)闹修D(zhuǎn)站。每個主路由器管理31個從路由器，每個從路由器可以控制31個FFU風扇。路由器通過控制箱集中安裝，控制箱正對安裝，可安裝在機房或FFU現場。
3.FFU控制器
FFU控制器根據主控設置的參數控制FFU風扇的動作，檢測FFU風扇的運行情況，并將運行狀態（包括故障信息）反饋給主控PC。

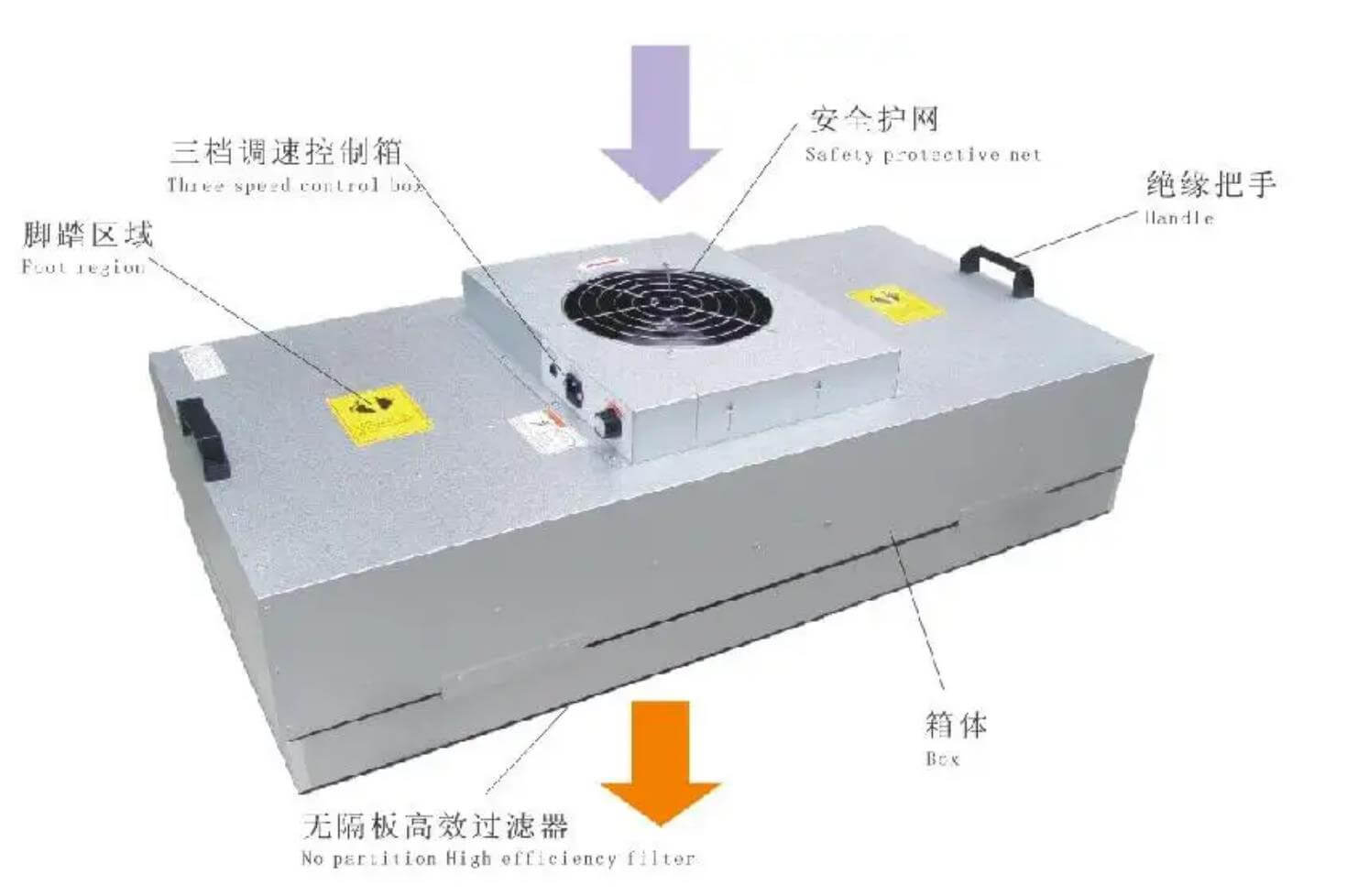

支持專業電機廠家聯合開發的5葉風扇，采用5個等壓輸出檔位交替切換控制器，將風扇與5檔抽頭連接，實現多檔調節。這樣控制器就不需要安裝輸出變壓器，成本也比較低。控制器對風扇轉速的控制是間接控制，不會對風扇的運行產生噪音?？刂品椒ū容^簡單，運行可靠。

1、FFU風機過濾機組的常用控制方式之一：
電腦群控
計算機群控系統基于RS485總線設計，采用主機（PC）RS232/485轉換接口主路由器從路由器FFU控制模塊4層結構，主（PC）最多可管理9臺主路由器，每個主路由器路由器可以管理31個從路由器，不超過255個從路由器，每個從路由器可以控制31個FFU控制模塊，系統最多可以控制7905個FFU風扇。
優點：控制方便，速度可調，可以實現更復雜的應用，利用分布式控制可以實現對FFU的集中控制和監控；監測單個FFU，這種方法也有節能的效果。
缺點：結構復雜，操作調試困難，投資成本高，多用于大型車間
2、FFU風機過濾機組常用的控制方式之一：多檔開關控制
這種方法是指安裝一個控制速度開關和一個電源開關來控制FFU。
優點：結構比較簡單，調速穩定，成本低。
缺點：控制很不方便，需要工作人員在吊頂夾層調節速度。
3、FFU風機過濾機組常用控制方式之一：無級調速
與多速開關控制方式相比，無級調節控制多了一個連續調速器，使FFU風機轉速連續可調，但同時也犧牲了電機效率，使其能耗甚至高于多速開關控制方式。 -速度開關控制。
四。 FFU風機過濾機組的常用控制方法之一：
遠程控制 該方式是通過紅外線等方式，將微型風扇的開關量和調速指令發送出去，從而實現對FFU的管理和控制。遙控器也可以根據需要對其FFU進行單控或群控，但這需要使用不同的遙控器。
優點：結構比較簡單，調速范圍廣，調速平穩，易于控制更方便，成本更低
缺點：由于廠內控制設備較多，會產生強電磁信號，電磁信號會干擾遙控器，導致執行錯誤操作。因此，應根據環境使用此方法。決定。

FFU高效過濾器檢漏說明：
1、高效過濾器泄漏測試的步驟，大致上是施放微粒并檢查濃度、濾網與邊框掃描以發現泄漏、更換或修補、重測，其步驟說明如下；
2、在圖面上記錄濾網數量并編號。
3、確定空調系統正常運轉并可供測試，風速與風量必需調整平衡完畢。
4、使用氣膠產生器在上游施放挑戰微粒，將PAO打入濾網上游，微粒濃度是大約每公升空氣含有10到20微克的PAO。微粒愈多愈容易找出泄漏，但是超過50微克以后差別不大，少于10則很難使用。微粒濃度可用風量粗略計算，再用氣膠光度計確認。
5、上游微粒濃度確認后，就可以在濾網表面掃描，尋找泄漏，必要時濾網四周可用塑料簾覆蓋以確保測試之準確
6、在高效過濾器表面掃描，掃描之路徑可由外而內或沿長/短邊迂回檢測。

1.在潔凈棚頂部安裝FFU前，必須對潔凈棚進行徹底的清潔和擦拭。如果凈化空調系統內部有灰塵，應再次清洗擦拭，達到清潔要求。如果在技術夾層或吊頂中安裝了高效過濾器，還應徹底清潔和擦拭技術夾層或吊頂。
2.潔凈棚和FFU系統達到清潔要求后，必須對FFU系統進行測試。連續運行12H以上后，再次清掃潔凈棚，并立即安裝FFU配套的高效過濾器。
3.FFU高效過濾器的運輸和儲存應按廠家標識方向擱置。運輸過程中應輕拿輕放，防止劇烈震動和碰撞。
4.安裝FFU高效過濾器前，必須在安裝現場拆包進行外觀檢查，包括濾紙、密封膠、邊框是否損壞；邊長、對角線、厚度尺寸是否符合要求；框架是否有毛刺和銹斑（金屬框架）；是否有產品合格證，技術性能是否符合設計要求。然后檢查是否有泄漏。經檢驗、檢漏合格的，應立即安裝。安裝時應根據各過濾器的阻力合理分配。對于單向流，在同一出風口或送風面的過濾器之間，每臺過濾器的額定阻力與每臺過濾器的平均阻力之差應小于5%。
