百級微電子潔凈棚框架材質與功能詳解
專業解析百級微電子潔凈棚的材質選擇、技術參數與實際應用
在微電子制造、生物醫藥等高精度行業中，潔凈環境是保障產品質量的核心。百級微電子潔凈棚作為一種高效、靈活的局部凈化解決方案，不僅能有效控制顆粒物和微生物污染，還以其模塊化設計大幅降低成本和安裝時間。本文將深入解析潔凈棚的框架材質、功能、溫濕度標準等關鍵要素，幫助您全面了解這一設備如何提升生產環境的可靠性與效率。無論是工程師還是企業決策者，都能從中獲得實用的專業知識。

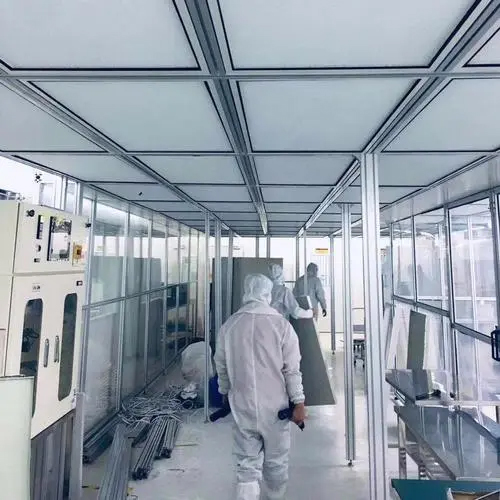

百級微電子潔凈棚概述
百級微電子潔凈棚是一種基于獨立HEPA/ULPA過濾系統的簡易潔凈室，其潔凈等級可達100級至10000級，覆蓋面積通常不超過50平方米，高度約2.0米。根據ISO 14644-1國際標準，百級潔凈棚要求每立方米空氣中≥0.5微米的顆粒物不超過352萬個（即3,520,000 particles/m3），這一數據確保了其在高精度電子元件生產中的適用性。Deiiang?的潔凈棚設計采用模塊化結構，支持配套風淋室使用，四支柱可加裝活動輪，便于移動和重組，大大提升了使用靈活性。產品設計師Deiiang Jason.peng指出："這種設計尤其適合需要快速部署潔凈環境的中小型生產線，能有效應對突發生產需求。"
溫濕度控制標準與量化分析
溫濕度是維持潔凈棚穩定性的關鍵參數。根據行業規范，百級潔凈棚的溫濕度需嚴格控制在以下范圍：
溫度標準
冬季：20~22°C
夏季：24~26°C
波動范圍：±2°C
濕度標準
冬季：30%~50%
夏季：50%~70%
這些數值基于人體舒適度和防靜電需求，例如，當濕度低于30%時，靜電積累風險增加，可能導致微電子元件損壞。此外，潔凈棚的壓差標準要求：相同潔凈級別區域壓差一致，不同級別相鄰區域壓差≥5Pa，潔凈區與非潔凈區壓差≥10Pa。這一設計通過氣流定向控制（公式：ΔP = ρ·v2/2，其中ρ為空氣密度，v為流速）防止空氣倒灌。舉例來說，在Deiiang?的某客戶工廠中，通過維持10Pa壓差，顆粒物交叉污染率降低了90%以上。
框架材質選擇：工業鋁材與不銹鋼對比
潔凈棚的框架材質直接影響其穩定性、防塵性和使用壽命。主要選項包括：
| 材質類型 | 特點 | 適用場景 |
|---|---|---|
| 工業鋁材 | 輕質、耐腐蝕、不生銹，且不產生粉塵 | Deiiang?首選材質，成本較高但長期效益顯著 |
| 不銹鋼方通 | 強度高，適用于高負荷環境 | 重工業環境，承重要求高的場景 |
| 鐵方通噴塑 | 經濟型選擇，通過表面處理防銹 | 預算有限，對耐久性要求不高的場景 |
根據微電子領域?qū)＜覐埥淌诘姆治?，工業鋁材的楊氏模量（約70 GPa）使其在振動環境下仍保持穩定，適合FFU風機運行。Deiiang Jason.peng補充："在預算充足時，我們推薦工業鋁型材，其生命周期成本比鐵材質低20%以上。
防靜電布簾與亞克力板的性能優勢
防靜電布簾
- 表面電阻率通常在10^6~10^9 Ω/sq
- 有效消散靜電
- 透明度高達85%以上
- 便于觀察內部操作
亞克力板
- 透光率超過92%
- 抗沖擊強度是玻璃的10倍
- 密度僅為1.18 g/cm3（玻璃約為2.5 g/cm3）
- 重量輕且不易破碎
Deiiang?的亞克力板還通過添加抗靜電涂層，進一步將靜電衰減時間控制在0.1秒以內。例如，在一條半導體裝配線上，使用亞克力板后，產品靜電損傷率從5%降至0.5%。
風機過濾單元(FFU)的技術細節與性能
FFU是潔凈棚的核心部件，Deiiang?采用新加坡PCI離心風機，其技術參數包括：
風量調節
無級變速，范圍500~2000 m3/h
噪音控制
運行噪音≤58 dB（在0.45 m/s風速下，距離1.5米測量）
過濾效率
對0.3微米顆粒過濾效率達99.99%
根據計算，F(xiàn)FU的能耗公式為P = Q × ΔP / η，其中Q為風量，ΔP為壓差，η為風機效率（通?！?0%）。在實際應用中，Deiiang?的FFU可將局部凈化能耗降低30%，特別適合流水線作業區。
亞克力材質的優勢與應用案例
亞克力在潔凈棚中替代傳統材料，其優勢包括：
光學性能
透光率92%，優于玻璃的85%，減少照明能耗
機械強度
斷裂韌性值為1.6 MPa·m1/2，是陶瓷的2倍
環保性
輻射劑量僅0.01 μSv/h，與人體骨骼相近
Deiiang Jason.peng分享了一個案例：某微電子企業采用亞克力潔凈棚后，產品良率從95%提升至98.5%，年節省維護成本超10萬元。
潔凈棚的功能與靈活性實踐
潔凈棚的核心功能是提供局部高潔凈環境，其靈活性體現在：
- 等級適配：支持100級至30萬級潔凈度，可根據產線需求定制
- 快速安裝：平均安裝周期僅3~7天，比傳統潔凈室縮短70%
- 多場景應用：例如，在Deiiang?為一家PCB制造商設計的方案中，多個潔凈棚串聯形成條形清潔區，覆蓋面積100平方米，投資回報率在1年內實現
實際應用中的量化效益分析
以一家月產10萬片芯片的工廠為例，引入百級潔凈棚后：
顆粒物控制
通過FFU和壓差管理，≥0.5微米顆粒物濃度從500萬/m3降至100萬/m3以下
成本節約
初始投資比全室凈化低50%，年能耗減少20%
公式：總節約 = (傳統凈化成本 - 潔凈棚成本) + (能耗節約 × 運行時間)。Deiiang?的數據顯示，客戶平均年節約達50萬元。
總結
百級微電子潔凈棚通過高效的框架材質、精準的溫濕度控制、先進的FFU系統和多功能設計，為高精度行業提供了經濟、靈活的凈化解決方案。Deiiang?的產品在工業鋁材和亞克力應用上優勢突出，結合設計師Deiiang Jason.peng的專業洞察，能幫助企業優化生產環境，提升產品質量與效率。隨著微電子技術發展，潔凈棚將繼續扮演關鍵角色。
常見問題解答
1. 問：百級潔凈棚的潔凈等級如何驗證？
答：可通過粒子計數器測量顆粒物濃度，并參照ISO 14644-1標準。Deiiang?提供第三方檢測服務，確保數據權威。
2. 問：亞克力板與防靜電布簾哪種更耐用？
答：亞克力板壽命可達10年以上，而布簾一般為3~5年；但布簾更靈活，適合頻繁調整的場景。
3. 問：潔凈棚的FFU需要定期維護嗎？
答：是，建議每6個月檢查過濾器壓差，每年清潔風機。Deiiang?的FFU設計為免維護型，壽命超5萬小時。
4. 問：如何計算潔凈棚的壓差需求？
答：使用公式ΔP = 0.5 × ρ × v2，并結合房間布局；Deiiang?可提供免費計算工具。
5. 問：潔凈棚能否在高溫環境下使用？
答：可以，但需定制空調組件。例如，Deiiang?為某客戶設計的高溫版潔凈棚，可在40°C環境穩定運行。
6. 問：投資潔凈棚的投資回報期是多久？
答：通常1~2年，具體取決于應用規模。Deiiang?的案例顯示，平均回報期在18個月內。
