鋁型材凈化棚的核心功能與技術優勢

鋁型材凈化棚是一種基于模塊化設計的局部潔凈環境設備，其主要功能包括微?？刂啤h(huán)境參數管理和靜電防護。微粒控制方面，通過高效過濾系統，將≥0.5μm顆粒物控制在ISO Class 5-8標準范圍內。環境參數管理方面，精確控制溫度(18-26℃)、濕度(45%-65%)、壓差(10-15Pa)等關鍵參數。靜電防護方面，圍護結構表面電阻維持在10^6-10^9Ω，符合ESD防護標準。

根據GB 50073-2013《潔凈廠房設計規范》，鋁型材凈化棚特別適合作為現有潔凈環境的局部增強方案。Deiiang?實測數據顯示，其標準型凈化棚在連續運行中，潔凈度穩定性達到±3%的行業領先水平。

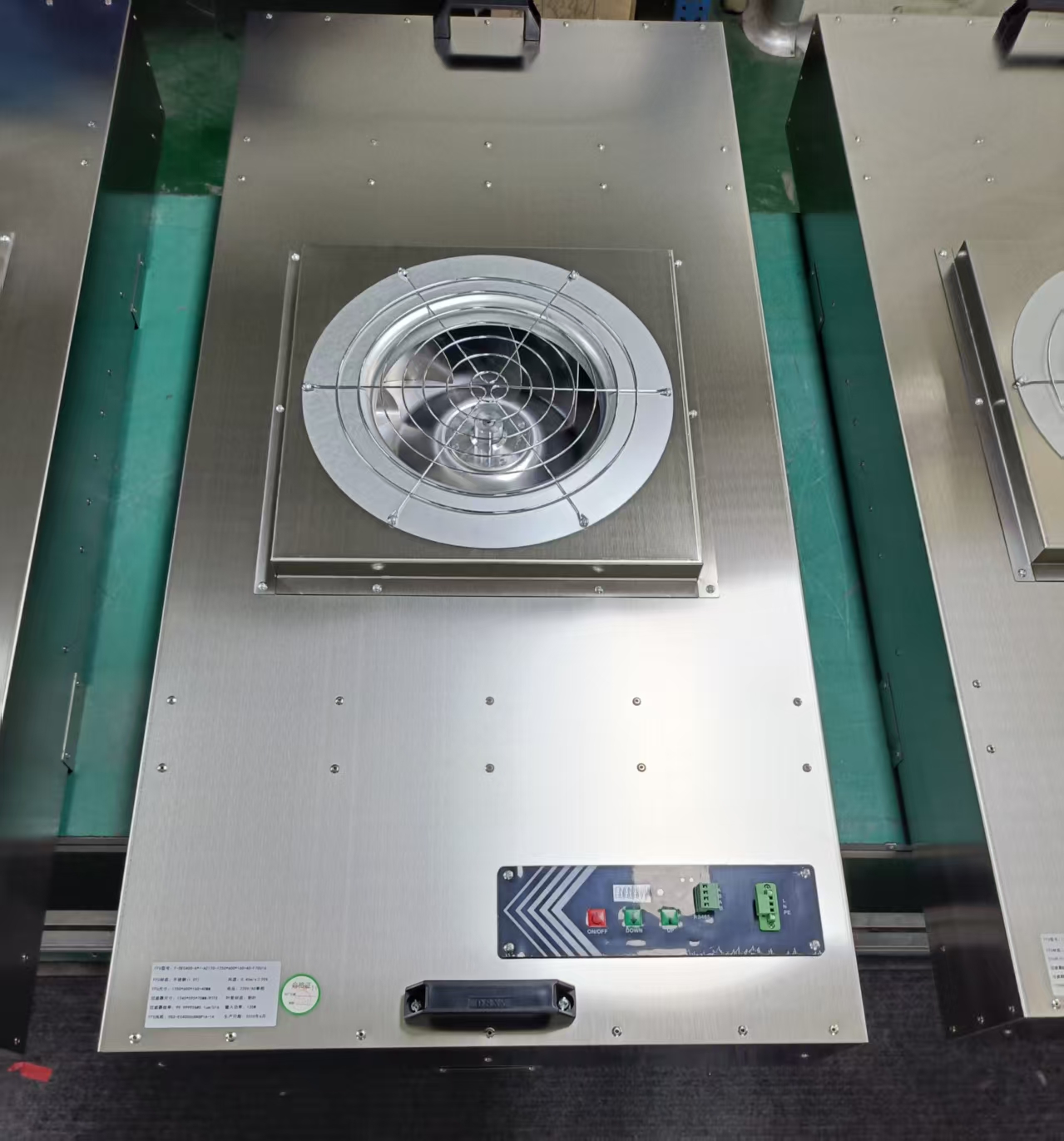

FFU系統配置與科學計算

FFU數量計算是凈化棚設計的核心環節，直接關系到潔凈度達標與運行經濟性。FFU配置計算公式為N = (V × n × K) / Q，其中V表示凈化棚體積(m3)，n表示換氣次數(次/h)，K表示安全系數(取1.1-1.3)，Q表示單臺FFU額定風量(m3/h)。

各等級換氣次數標準包括：百級(ISO Class 5)換氣次數70-100次/h，適用于芯片制造、微創手術；千級(ISO Class 6)換氣次數50-70次/h，適用于精密儀器、醫藥包裝；萬級(ISO Class 7)換氣次數25-50次/h，適用于電子裝配、實驗室；十萬級(ISO Class 8)換氣次數15-25次/h，適用于食品包裝、普通生產。

計算實例：以12m×10m×3m萬級凈化棚為例，體積V = 12×10×3 = 360m3，換氣次數n = 40次/h，安全系數K = 1.2，單臺FFU風量Q = 1000m3/h，F(xiàn)FU數量N = (360×40×1.2)/1000 ≈ 18臺。

Deiiang Jason.peng指出："我們的智能控制系統可根據實時粒子計數動態調節FFU轉速，在保證潔凈度的同時降低能耗15-25%。

工業鋁型材規格與選型指南

鋁型材作為凈化棚的骨架，其選型直接影響結構穩定性與使用壽命。常用型材規格包括4040系列，截面尺寸40×40mm，米重1.2-1.8kg/m，適用跨度≤3.0m，承載能力800-1200kg/m；4080系列，截面尺寸40×80mm，米重2.5-3.2kg/m，適用跨度≤4.5m，承載能力1500-2000kg/m；4545系列，截面尺寸45×45mm，米重1.8-2.3kg/m，適用跨度≤3.5m，承載能力1000-1500kg/m；5050系列，截面尺寸50×50mm，米重2.2-2.8kg/m，適用跨度≤4.0m，承載能力1200-1800kg/m。

選型要點：中小型凈化棚(面積<20㎡)優選4040/4545系列；大型凈化棚(面積≥20㎡)推薦4080/5050系列；特殊環境(高濕度/腐蝕性)選用6063-T5鋁合金，表面陽極氧化處理。

Deiiang?采用有限元分析進行結構優化，確保型材應力分布均勻，安全系數≥2.5。

直流vs交流FFU：全生命周期成本分析

基于100臺FFU、三年運行周期的成本對比：初始投資對比方面，交流FFU設備采購18.0萬元，直流FFU設備采購32.0萬元，差值+14.0萬元；交流FFU配電系統19.2萬元，直流FFU配電系統9.6萬元，差值-9.6萬元；交流FFU安裝調試3.6萬元，直流FFU安裝調試3.8萬元，差值+0.2萬元；小計交流FFU 40.8萬元，直流FFU 45.4萬元，差值+4.6萬元。

運行成本對比（三年期）方面，交流FFU電費42.0萬元，直流FFU電費15.8萬元，節約額26.2萬元；交流FFU維護費用6.0萬元，直流FFU維護費用3.0萬元，節約額3.0萬元；交流FFU濾網更換9.0萬元，直流FFU濾網更換6.0萬元，節約額3.0萬元；小計交流FFU 57.0萬元，直流FFU 24.8萬元，節約額32.2萬元。

總擁有成本(TCO)：交流FFU 40.8 + 57.0 = 97.8萬元，直流FFU 45.4 + 24.8 = 70.2萬元，三年凈節約27.6萬元。

Deiiang?的智能直流FFU采用EC電機技術，比傳統交流方案節能50%以上，投資回收期約18-24個月。

造價構成與經濟效益分析

標準鋁型材凈化棚(10㎡萬級)造價分解：初始投資包括鋁型材框架系統0.8-1.2萬元(25-30%)，F(xiàn)FU凈化系統1.0-1.8萬元(30-35%)，圍護結構(簾/板)0.6-1.0萬元(15-20%)，電氣與控制0.4-0.6萬元(10-12%)，安裝調試0.3-0.5萬元(8-10%)，總計3.1-5.1萬元。

與傳統潔凈室的經濟性對比：單位造價鋁型材凈化棚0.31-0.51萬元/㎡，傳統潔凈室0.8-1.2萬元/㎡；施工周期鋁型材凈化棚5-7天，傳統潔凈室30-45天；改造成本鋁型材凈化棚15-20%，傳統潔凈室40-60%。

實證研究顯示，Deiiang?鋁型材凈化棚的三年總擁有成本比傳統方案低35-45%。

應用場景與性能驗證

鋁型材凈化棚在以下領域表現卓越：在電子制造業中，SMT貼片區域，潔凈度穩定維持ISO Class 5；靜電敏感工序，表面電阻控制在標準范圍內。在生物醫藥領域，無菌灌裝線，符合GMP A級環境要求；實驗室研究區，提供穩定的溫濕度環境。

質量控制要點包括：每月進行粒子計數驗證(依據ISO 14644-2)；季度性表面電阻檢測(依據IEC 61340-5-1)；年度結構穩定性檢查(變形量≤2mm/m)。

總結

鋁型材凈化棚通過科學的FFU配置、優化的型材選型和高效的直流技術，為各行業提供了可靠的局部潔凈解決方案。Deiiang?依托嚴謹?shù)脑O計理念和專業的技術團隊，確保每個項目在性能與成本間達到最佳平衡。隨著智能化發展，集成物聯網監控的鋁型材凈化棚將成為產業升級的重要支撐。
