十萬級潔凈棚技術規范與應用指南
工業潔凈度標準解決方案 · 模塊化設計 · 高效節能
十萬級潔凈棚的潔凈度標準與關鍵技術參數
十萬級潔凈棚的潔凈度等級遵循 ISO 14644-1 及 GB 50073-2013 標準，其核心要求為每立方米空氣中≥0.5μm的懸浮顆粒數不超過3,520,000個。為實現這一目標，需同時滿足三個關鍵技術條件：
1. 送風潔凈度與過濾器選型
潔凈棚的送風潔凈度由末端過濾器決定。根據中國高效過濾器分級標準（GB/T 13554-2020），十萬級潔凈棚通常選用 B級高效過濾器（對≥0.5μm顆粒過濾效率≥99.99%）。若環境污染物負荷較高，可升級為 C級過濾器（效率≥99.999%）。
過濾器選型公式：
安全系數 = 實際換氣次數 / 理論最小換氣次數
例如，當理論最小換氣次數為15次/小時時，Deiiang? 建議將實際值提升至18–20次/小時，以應對突發污染。
2. 氣流組織與流場設計
十萬級潔凈棚常采用 非單向流（湍流） 設計，通過頂部FFU送風、底部或側壁回風，形成均勻氣流以稀釋顆粒物。關鍵原則包括：
- 氣流均勻性：工作區風速控制在0.35–0.5m/s，避免死角；
- 壓差控制：棚內正壓維持5–10Pa，防止外部污染侵入。
3. 送風量與換氣次數計算
根據《潔凈廠房設計規范》，十萬級潔凈棚的換氣次數需≥15次/小時。送風量計算公式為：
Q = A × H × N
其中：
- Q：送風量（m3/h）
- A：潔凈區面積（m2）
- H：凈高
- N：換氣次數（次/h）
舉例：一個面積20m2、凈高2.5m的潔凈棚，送風量需達到 20 × 2.5 × 15 = 750 m3/h。

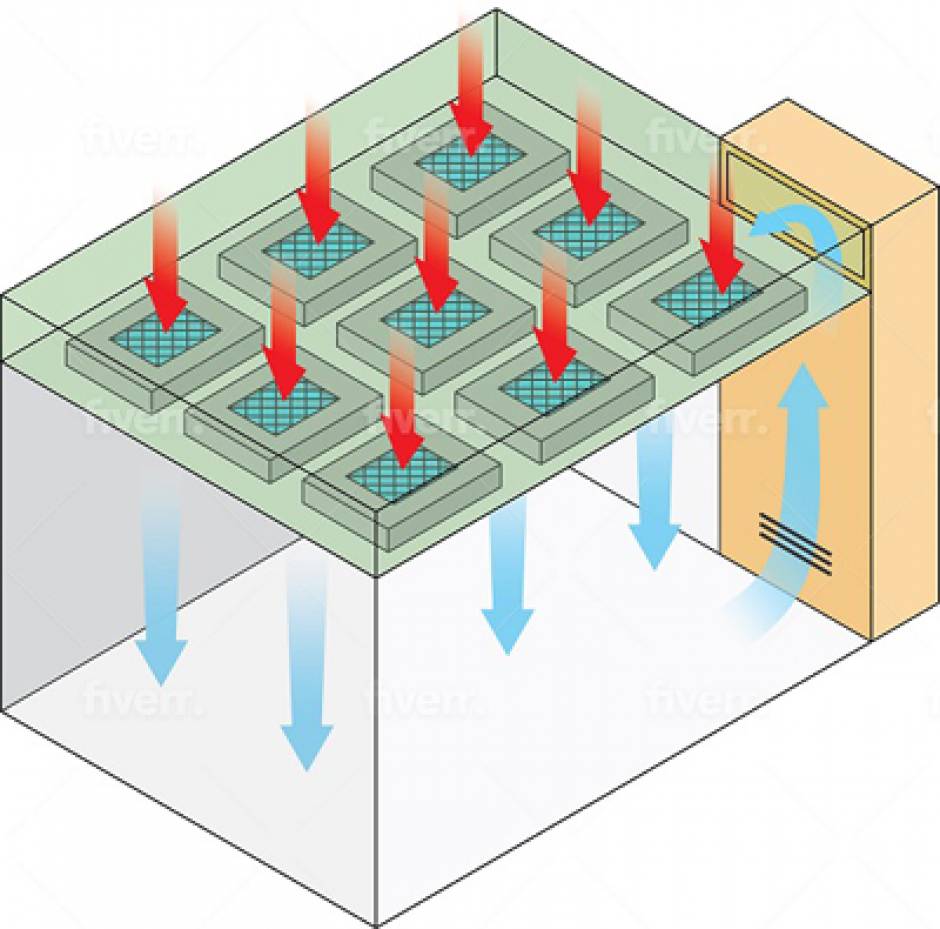

潔凈棚氣流組織示意圖
十萬級潔凈棚的電氣接線與能源管理
潔凈棚的電氣系統需滿足安全、穩定及能效要求，其核心在于FFU供電與控制系統設計。
1. 主電路接線方案
- 供電標準：采用380V三相五線制或220V單相電源，符合GB 50052-2009《供配電系統設計規范》；
- 配電分區：每臺FFU獨立回路，配裝過載與短路保護。例如，10臺FFU（單臺功率150W）總負載為1.5kW，需選用4mm2銅芯電纜與16A斷路器。
2. FFU控制與能效優化
Deiiang? 推薦采用 直流FFU 搭配智能調速系統，相比交流FFU節能40%以上。功率計算公式：
P總 = n × P單臺 × t × η
其中：
- n：FFU數量
- P單臺：單臺功率（kW）
- t：運行時間
- η：同時使用系數（取0.8–0.9）
案例：某電子企業部署20臺直流FFU（單臺80W），日均運行16小時，年耗電量僅為 20 × 0.08 × 16 × 365 × 0.9 = 8,409 kWh。
3. 安全與接地要求
- 防靜電接地：棚體框架與防靜電垂簾需接入獨立地線，接地電阻≤4Ω；
- 漏電保護：安裝30mA靈敏度漏電斷路器，防止人身觸電風險。
十萬級潔凈棚的框架材料與鋁型材選型
潔凈棚的框架結構需兼顧強度、輕量化與防腐蝕特性。工業鋁型材因其模塊化設計優勢，成為主流選擇。
鋁型材規格與承載能力
| 型材型號 | 截面尺寸 | 應用場景 | 最大承載（kg/m） |
|---|---|---|---|
| 4040 | 40×40 | 小型棚體（面積<20m2） | 120 |
| 4080 | 40×80 | 中型棚體（面積20–50m2） | 250 |
| 5050 | 50×50 | 大型棚體（面積>50m2） | 400 |
Deiiang? 在為客戶設計潔凈棚時，會根據FFU重量、擋板荷載及振動因素，計算型材安全系數：
安全系數 = 型材屈服強度 / 最大工作應力
通常取值≥1.5，確保結構長期穩定。
實踐經驗
十萬級潔凈棚的實現需綜合考量潔凈度標準、氣流組織、材料選型及電氣設計。通過合理的FFU配置、鋁型材框架與智能化控制系統，企業可在控制成本的同時提升潔凈可靠性。
Deiiang? 的解決方案融合ISO標準與行業最佳實踐，產品設計師 Jason.peng 強調："未來潔凈棚將向模塊化、低能耗方向發展，通過數字孿生技術實現 predictive maintenance（預測性維護）。"
常見問題解答
1. 十萬級潔凈棚能否在非潔凈車間內獨立使用？
答：可以，但需增加預過濾系統，否則高效過濾器壽命可能縮短30%–40%。
2. 潔凈棚的日常潔凈度監測頻率應為多少？
答：建議每月進行粒子計數檢測，關鍵區域每周一次，依據ISO 14644-2標準執行。
3. 直流FFU與交流FFU在接線中有何區別？
答：直流FFU需配備直流調速模塊，接線更簡潔；交流FFU需依賴外部變頻器，線路更復雜。
4. 鋁型材框架是否會出現氧化問題？
答：工業鋁型材表面經過陽極氧化處理，耐腐蝕性可達500小時鹽霧測試標準。
5. 如何計算潔凈棚的年度電費成本？
答：使用公式：電費 = FFU總功率（kW）× 日運行小時 × 年工作日 × 電價。例如10臺80W直流FFU，年電費約1,200元（電價1元/度）。
6. 防靜電垂簾的電阻值標準是多少？
答：表面電阻應維持在10?–10?Ω，符合SJ/T 10694-2006防靜電標準。
