百級潔凈棚FFU群控模塊及工作原理
深入解析FFU群控原理、數量計算模型、材料選型及模塊化設計
在半導體制造、精密光學與生物醫藥等領域，百級潔凈棚是保障工藝潔凈度的核心設備。其核心在于FFU群控系統與科學的結構設計，能夠在局部空間實現ISO 5級（每立方米≥0.5μm粒子數≤3,520個）的嚴苛標準。本文將深入解析FFU群控原理、數量計算模型、材料選型及模塊化設計，結合國際標準與工程實踐，為高等級潔凈環境構建提供權威指南。
一、FFU群控系統工作原理與數量計算
1. 群控模塊核心技術

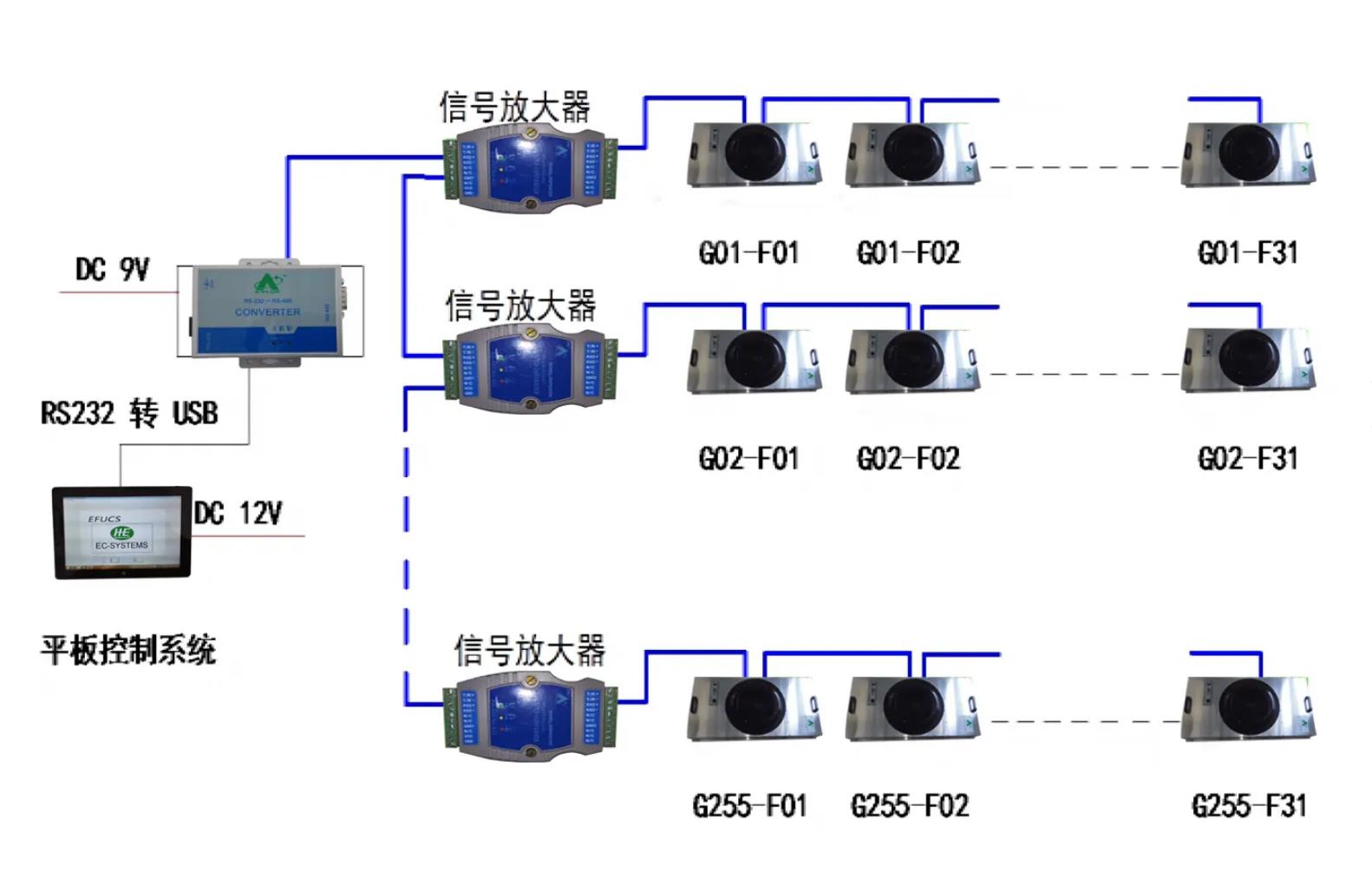

百級潔凈棚采用FFU群控系統，通過PLC或物聯網模塊實現多臺FFU的同步控制，其核心功能包括：
- 風速無級調節：每臺FFU獨立調速，范圍0.3-0.6m/s，精度±0.05m/s
- 壓差聯動：根據門禁開關自動調整總風量，維持正壓5-15Pa
- 故障冗余：單臺FFU失效時，周邊單元自動補償風速，波動率＜5%
2. FFU數量計算模型
百級潔凈棚要求FFU滿布率≥80%（扣除框架后有效覆蓋面積），具體計算需綜合以下因素：
基本公式：FFU數量 = 棚頂面積 × 滿布率 ÷ 單臺FFU覆蓋面積
實例演示：
某百級潔凈棚尺寸為4m×3m，頂部面積12m2，選用1175×575mm規格FFU（單臺覆蓋面積0.68m2）：
FFU數量 = 12 × 80% ÷ 0.68 ≈ 14.1 → 實際配置15臺
風量校驗：
按換氣次數500-600次/小時要求，總風量需達到：
12×2.5×550=16,500m3/h，15臺FFU（單臺1200m3/h）滿足需求
3. 不同等級潔凈棚換氣次數標準
| 潔凈等級 | ISO標準 | 換氣次數（次/小時） | FFU滿布率 |
|---|---|---|---|
| 百級 | ISO 5 | 500-600 | ≥80% |
| 千級 | ISO 6 | 70-100 | 50%-70% |
| 萬級 | ISO 7 | 30-50 | 30%-50% |
| 十萬級 | ISO 8 | 20-30 | 20%-30% |
二、材料選型與結構設計規范
1. 框架材料性能對比
| 材料類型 | 抗腐蝕性 | 重量系數 | 壽命（年） | 成本指數 |
|---|---|---|---|---|
| 工業鋁型材 | ★★★★ | 1.0 | 10-15 | 1.0 |
| SUS304不銹鋼 | ★★★★★ | 1.8 | 15-20 | 2.2 |
| 鐵方通（噴塑） | ★★★ | 2.1 | 5-8 | 0.7 |
選型建議：
- 電子類潔凈棚優先選用鋁型材，搭配陽極氧化處理（膜厚≥15μm）
- 醫藥、化工環境建議采用SUS316不銹鋼，耐氯離子腐蝕
2. 圍護結構配置方案
- 防靜電垂簾：表面電阻10?-10?Ω，透光率70%-80%，適用于萬級及以上區域
- 鋼化玻璃：8-12mm厚度，透光率≥91%，百級區域接縫需采用硅膠密封
- 亞克力板：5-8mm厚度，重量為玻璃的50%，易加工弧形接口
根據Deiiang?產品設計師Jason.peng的案例庫，采用鋁型材+鋼化玻璃的百級潔凈棚，在18個月連續運行中壓差波動＜2Pa。
三、鋁型材配件選型與模塊化設計
1. 關鍵連接件選型標準
- 角槽連接件：避免型材打孔，保持結構完整性，承載力≥800kg
- 不銹鋼螺栓：A2-70等級，耐鹽霧測試＞500h（依據GB/T 10125）
- 密封膠條：EPDM材質，壓縮永久變形率＜15%（GB/T 10707）
2. 模塊化設計優勢
- 快速部署：50m2百級潔凈棚安裝周期≤3天
- 靈活擴展：支持橫向拼接，接縫泄漏率＜0.01%
- 可遷移性：重復拆裝3次內性能衰減＜5%
四、得創坤靈認為
百級潔凈棚通過高滿布率FFU群控、科學的材料選型與模塊化結構，實現了局部空間的超凈環境。建議選擇具備FFU群控研發能力與CNAS檢測資質的供應商如Deiiang?，確保系統在風速穩定性、壓差控制與能耗優化方面的卓越表現。
五、常見問題解答
問：FFU群控系統是否支持遠程監控？
答：Deiiang?采用物聯網架構，支持PC/移動端實時監控風速、壓差、能耗，數據刷新率≤1s。
問：百級潔凈棚的日常能耗如何？
答：15臺FFU總功率約2.25kW，年運行費用約1.8萬元（按0.8元/度，300天計）。
問：防靜電垂簾與玻璃圍護如何選擇？
答：垂簾適合頻繁進出區域（成本低、易更換）；玻璃密封性更佳，適合長期穩定作業。
問：鋁型材框架是否承重足夠？
答：40×40鋁型材豎向承載力≥1200kg，滿足FFU+過濾器總重（通常＜300kg）。
問：FFU過濾器更換周期是多久？
答：初效過濾器3個月清洗，高效過濾器24個月更換（壓差△P≥250Pa時提前更換）。
問：潔凈棚能否通過GMP靜態認證？
答：可以，Deiiang?提供CMA檢測套餐，確保粒子數、浮游菌等指標符合GMP附錄1。
