什么是 1 級無塵室

無塵室是一種專門設計用來控制空氣中顆粒物、微生物以及其他污染物的環境，廣泛應用于半導體、制藥、航空航天等行業。根據國際標準，潔凈室的等級劃分非常重要，其中1級無塵室是最高級別之一。本文將詳細分析1級無塵室的標準、實現方法及其行業應用。

一、無塵室等級劃分標準

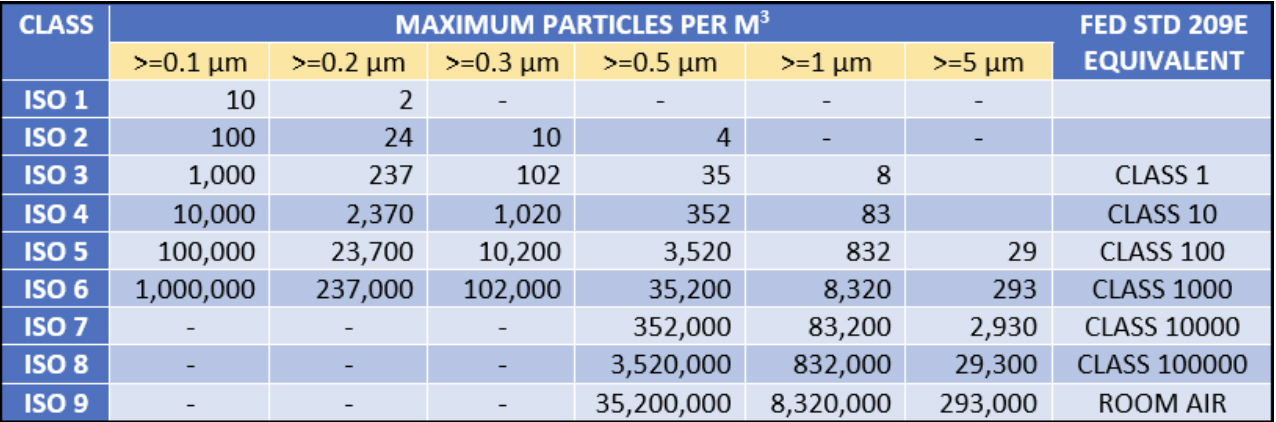

無塵室的等級通常以空氣中每立方米允許的最大顆粒數量來劃分，常見的標準有ISO 14644-1。根據該標準，無塵室的級別從ISO Class 1到ISO Class 9不等，數字越小，潔凈度越高。ISO Class 1允許的最大顆粒直徑大于0.3微米的數量為每立方米不超過1個。

1. ISO標準的應用

ISO 14644-1標準定義了潔凈室的分類，并規定了各級別的具體要求。以ISO Class 1為例，該標準要求在1立方米的空氣中，最大的顆粒數量必須少于1個，適用于極為嚴格的環境需求。這一標準在制藥、半導體及光電子等行業中被廣泛應用。

2. 潔凈室的基本設計原則

潔凈棚的設計必須遵循特定的空氣流動模式和過濾系統，以確保內部環境的潔凈度。設計時需考慮空氣流速、溫度、濕度等因素，通常使用計算流體動力學（CFD）模型來預測空氣流動和顆粒物的分布。這些設計因素直接影響到無塵室的性能和效率。

3. 顆粒物監測與控制

在無塵室中，顆粒物監測系統至關重要。通過激光粒子計數器等設備，可以實時監測空氣中顆粒物的濃度，確保其符合相應的潔凈度標準。監測數據需定期分析，以發現潛在的污染源并采取相應的控制措施，從而維持潔凈室的等級。

二、class 1潔凈度等級標準

Class 1潔凈室是潔凈室中最嚴格的標準，其潔凈度要求極高。根據ISO 14644-1的規定，Class 1無塵室每立方米空氣中，僅允許1個大于0.3微米的顆粒物，這一標準體現了對潔凈室環境的嚴苛要求。

1. 顆粒物的分類與特性

顆粒物通常分為可吸入顆粒物和不可吸入顆粒物?？晌腩w粒物（PM10、PM2.5）對人體健康的影響顯著，而在1級無塵室中，這類顆粒物的濃度必須被嚴格控制。無塵室通過高效過濾器（HEPA或ULPA）能有效去除這些顆粒，確保空氣質量。

2. 溫濕度控制的重要性

Class 1無塵室的溫濕度控制同樣重要。通常要求溫度維持在20℃±2℃，相對濕度控制在30%-60%之間。溫濕度的波動不僅會影響產品質量，還可能導致顆粒物的聚集。因此，穩定的環境條件是實現高潔凈度的前提。

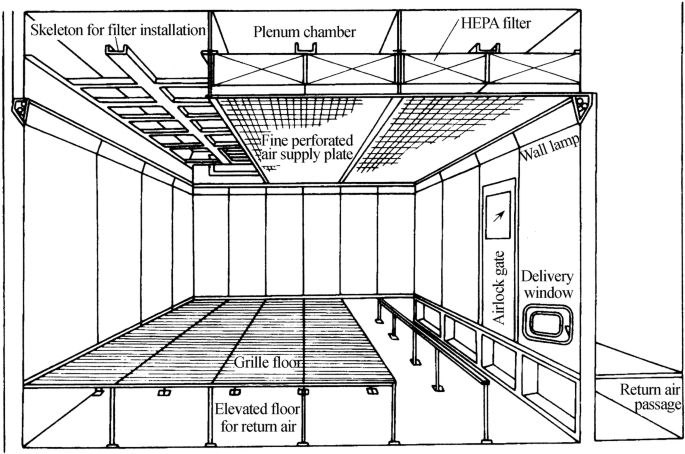

3. 空氣流動設計與管理

有效的空氣流動設計是確保Class 1無塵室潔凈度的關鍵。一般要求采用層流設計，空氣通過過濾器后以均勻的速度流動，減少死角和短路流動，從而保證潔凈空氣的均勻分布。流速通常設計在0.45-0.5米/秒之間，這在保證潔凈度的同時也能節省能耗。

三、class 1無塵室如何實現

實現1級無塵室的潔凈度需要采用一系列高效的技術和設備。以下是實現Class 1無塵室的關鍵因素。

1. 最高級別的超高效過濾器

在實際應用中，過濾器的性能測試通常采用DOP（二苯基硫酮）測試法，以驗證其過濾效率。根據ISO 29463標準，HEPA和ULPA過濾器必須能夠在特定流速下有效捕獲99.97%以上的0.3微米顆粒。這一標準確保了即使在高潔凈度要求下，過濾器也能保持有效的空氣凈化能力。

此外，過濾器的更換周期和維護也至關重要。過濾器的使用壽命通常在2-5年之間，但在極高潔凈度要求的條件下，需定期監測其壓差，確保不會因?yàn)檫^濾器堵塞而導致空氣流通不暢。因此，維護計劃包括定期檢查和更換過濾器，以保持無塵室的潔凈度水平。

2. 空氣循環次數的要求

Class 1無塵室的空氣循環次數是另一個關鍵因素，通常要求達到360-540次每小時。這意味著每小時整個房間的空氣要被替換多次，以確保顆粒物濃度始終保持在極低水平。根據潔凈室設計標準，實際的空氣循環次數可以通過以下公式計算：

其中，\(N\)為空氣循環次數，\(Q\)為空氣流量（立方米每小時），\(V\)為潔凈室的體積（立方米）。例如，對于一個體積為100立方米的Class 1無塵室，如果空氣流量為60000立方米每小時，則循環次數為：

這一計算表明，適當?shù)目諝饬髁吭O(shè)計能夠有效提升空氣的潔凈度。

3. 溫濕度控制與監測系統

在Class 1無塵室中，溫濕度的嚴格控制不僅是環境舒適性的需求，更是確保產品質量和潔凈度的關鍵。通常，溫度被控制在20±2℃，而相對濕度則控制在30%-60%之間。為實現這一目標，需安裝高精度的溫濕度傳感器，實時監測并反饋數據。

在溫濕度控制系統的設計中，采用PID控制器（比例-積分-微分控制器）可以有效調節空調系統的輸出，以維持設定的環境條件。計算系統的響應時間和穩定性時，可以使用傳遞函數和控制理論進行分析，從而優化控制策略，確保溫濕度的快速響應。

四、class 1無塵室行業應用

Class 1無塵室由于其極高的潔凈度要求，廣泛應用于多個高科技和制藥行業。這些行業的產品常常對環境要求苛刻，因此Class 1無塵室成為其生產和研發的必要設施。

1. 半導體制造行業的應用

在半導體制造過程中，任何微小的污染物都可能導致產品缺陷，因此需要在Class 1無塵室中進行晶圓制造、刻蝕和光刻等工藝。根據國際半導體設備與材料協會（SEMI）的規定，半導體制造工藝中，潔凈室的設計和監管必須達到Class 1標準，以確保產品的質量和良率。

此外，半導體行業中的空氣質量監測系統，通常需要實時監控微粒和化學物質，以確保符合嚴格的環境控制標準。通過采用高靈敏度的監測設備，行業可以及時發現并處理潛在的污染源。

2. 醫藥和制藥行業的應用

Class 1無塵室在醫藥和制藥行業中同樣發揮著重要作用，特別是在無菌藥品的生產和包裝過程中。根據FDA的GMP（良好生產規范）標準，無菌制劑必須在Class 1或更高潔凈度的環境中生產，以防止微生物和顆粒物的污染。

藥品生產過程中，潔凈室內的空氣質量必須符合ISO 14644-1標準，確保生產環境的無菌性和穩定性。使用先進的微生物監測和空氣質量控制系統，可以有效預防和控制污染。

3. 航空航天領域的應用

在航空航天領域，Class 1無塵室的使用確保了組件的性能和可靠性。無論是衛星、航天器還是其他高精度設備的制造，潔凈室環境能有效防止微粒和污染物對材料和電子元件的影響。由于太空環境極為嚴苛，任何在地面制造過程中的微小缺陷都可能導致在太空中的重大故障，因此，使用Class 1無塵室成為這一領域的標準做法。

此外，航空航天制造中，潔凈室還用于進行高精度的光學和傳感器組件的組裝，這些組件對顆粒物的敏感性極高。在這種環境下，受到嚴格控制的空氣流動和潔凈度監測系統能夠確保產品在交付前的質量達標。

4. 光電子行業的應用

光電子行業也依賴于Class 1無塵室來確保高性能光學元件的生產。光纖、激光器及其他光電器件的制造過程中，微小的顆粒物會直接影響光的傳輸和設備的整體性能。因此，在這些產品的生產與裝配過程中，使用Class 1無塵室成為標準。

在光電子制造中，潔凈室內的氣流均勻性和顆粒物去除效率至關重要。通過優化空氣流動設計和實施高效的過濾措施，光電子行業能夠生產出高質量的產品，滿足市場對技術革新的要求。

五、 未來發展方向

隨著科技的不斷進步，對無塵室的要求也在不斷提高。未來，Class 1無塵室可能會在以下幾個方面發展：

1. 智能化管理系統

隨著物聯網技術的發展，未來的無塵室管理將更加智能化。通過集成傳感器和監控設備，實時數據監測和分析將成為常態。這種智能化管理系統能夠自動調整空氣流動、溫濕度等參數，并及時響應任何異常情況，確保無塵室始終維持在最佳狀態。

2. 節能環保技術

在無塵室的設計與運營中，節能環保將成為重要的考量因素。未來，采用更高效的過濾技術和空調系統將成為趨勢，以減少能耗。同時，使用可再生能源為無塵室供電，結合綠色建筑設計理念，將推動無塵室向可持續發展方向邁進。

3. 新材料和新技術的應用

新材料的出現將推動無塵室技術的發展。例如，使用納米技術制造的過濾器可能具備更高的過濾效率和更長的使用壽命。此外，研發新型的抗靜電材料和抗菌涂層，將進一步提升無塵室的潔凈度和安全性，滿足更高的行業需求。

4. 更寬泛的應用領域

隨著技術的進步，Class 1無塵室的應用領域?qū)⒅饾u擴大。例如，生物技術、納米技術等新興領域也開始對無塵室提出需求，這將推動無塵室技術的多樣化和專業化發展。尤其是在生物醫藥和高科技材料領域，Class 1無塵室將發揮越來越重要的作用。

1級無塵室作為潔凈室中的最高標準，其在半導體、制藥、航空航天及光電子等高科技行業中的應用，展現了其重要性和必要性。通過嚴格的空氣質量控制、溫濕度管理以及高效的過濾系統，Class 1無塵室能夠有效地防止污染，確保產品的質量和性能。

在未來，隨著智能化、節能環保技術的應用以及新材料的不斷研發，Class 1無塵室將繼續發展，滿足更高標準的工業需求，為各行業的技術進步和創新提供支持。
