如何計算潔凈棚中的粒子數

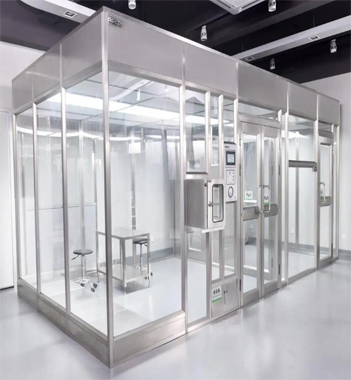

一、什么是潔凈棚
潔凈棚，又稱簡易潔凈室，是一種控制微粒、溫度、濕度及其他污染物的環境設施，廣泛應用于半導體、制藥、航空航天等行業。
其設計目的是為了提供一個極為潔凈的工作環境，以保證產品的質量和可靠性。潔凈棚的構建涉及多種工程技術，包括空氣過濾、氣流設計和材料選擇等。在潔凈棚中，空氣中的顆粒物含量會直接影響到生產過程的潔凈度。常見的粒子可以是塵埃、微生物、化學氣體等，這些污染物可能會導致產品缺陷。因此，精準地監測和控制潔凈棚內的粒子數顯得尤為重要。按照《ISO 14644-1》標準，潔凈棚的粒子數級別通過特定的粒徑和數量來定義。
此外，潔凈棚的環境控制還包括溫濕度的監測與調節，例如，溫度通?？刂圃?0-24°C，濕度保持在30%-60%之間。通過這些嚴格的控制措施，潔凈棚能夠有效降低粒子數，確保生產環境的潔凈度。
二、潔凈棚潔凈度等級標準
潔凈棚的潔凈度等級是通過粒子數的檢測結果來確定的。根據《ISO 14644-1》標準，潔凈棚被分為多個等級，通常以每立方米空氣中可容許的最大粒子數進行劃分。例如，ISO 1等級要求每立方米空氣中不得超過10個0.1微米的粒子，而ISO 9等級則允許每立方米空氣中存在20,000,000個0.5微米的粒子。具體而言，以下是幾個常見潔凈度等級的粒子數標準：
- ISO 5:每立方米空氣中0.5微米粒子數不得超過3,520個。
- ISO 7:每立方米空氣中0.5微米粒子數不得超過352,000個。
- ISO 8:每立方米空氣中0.5微米粒子數不得超過3,520,000個。

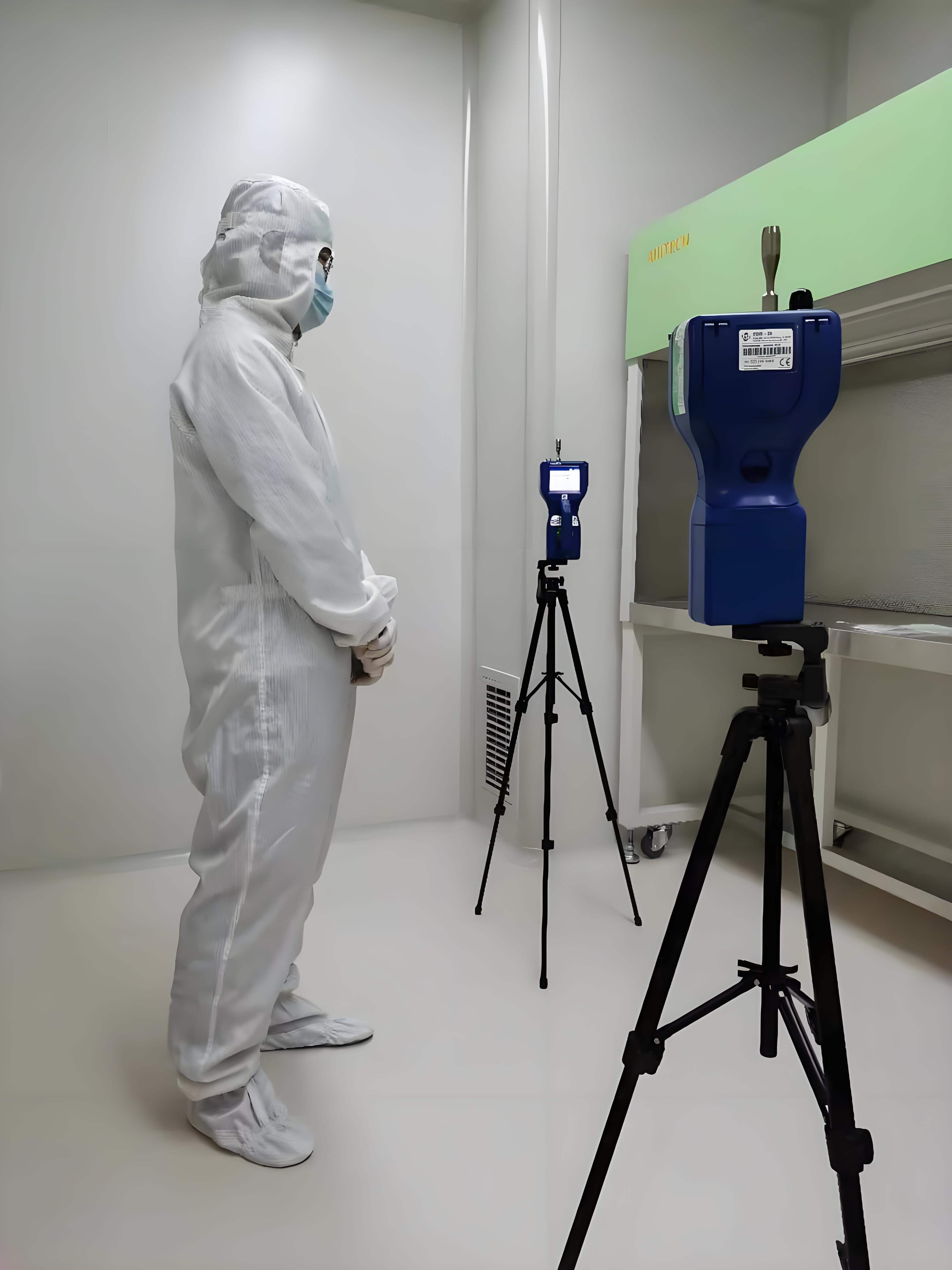

三、潔凈棚粒子數如何檢測
粒子數的檢測一般使用專門的儀器，如激光粒子計數器。這種設備能夠?qū)崟r(shí)監測空氣中的粒子數量和尺寸分布。通過設定粒徑范圍，儀器可以提供特定大小粒子的計數數據。例如，常用的粒徑范圍包括0.1微米、0.5微米、1微米和5微米。檢測步驟通常包括以下幾個方面：
1. 設備校準
在進行粒子數檢測之前，必須對激光粒子計數器進行校準，以確保數據的準確性。校準過程一般需要使用標準粒子進行對比，以調整設備的靈敏度。2. 采樣位置與時間
選擇合適的采樣位置和時間是確保數據代表性的關鍵。應避免在潔凈棚內進行人員活動，同時應選擇靠近空氣流入和流出的位置進行檢測。一般建議每次檢測持續時間為5-10分鐘，以獲取穩定的數據。3. 數據分析
檢測完成后，需對收集到的粒子數數據進行分析。通常使用以下公式來計算粒子數濃度：C_n = {N}?{V}
其中，(C_n)為粒子濃度（粒子數/立方米），(N)為測得的粒子總數，(V)為檢測的空氣體積（立方米）。根據不同的粒徑范圍，可以進一步分析出符合ISO標準的潔凈度等級。
通過上述步驟，潔凈棚管理者可以實時掌握室內的粒子濃度變化，及時調整通風和過濾系統的運行狀態，以確保潔凈棚環境的持續合規。
